Yop,

Depuis que je me suis lancé dans mon projet de 6x6, j'ai pas mal de pièces customs que je vais devoir réaliser car introuvable dans le commerce   Du coup je me suis tourné vers l'impression 3D, avec des sites comme Shapeways....et puis c'est parti en live et y'a ça qui a fini sur mon bureau



L'objectif est de monter une imprimante pas cher tout en ayant des pièces fiables, j'ai donc tout acheté séparément
Au menu:

-Chassis P3 Steel Orballo et les pièces mécas qui vont avec
-Nema 17 45Ncm de chez Stepperonline
-2560 et RAMPS 1.4 Sainsmart
-Hotbed MK3
-Steppers DRV8825
-Alim 12V 30A
-HotEnd E3D Lite6

Il me manque encore quelques pièces mais j'ai déjà une bonne base là Sans compter les consommable, je devrait tourner dans les 350€

Cold'

Salut Cold,

Belle initiative, tu as des plans de montages, ou tu fait de tête

yop beau projet que voila et pour faire des piece de 6x6 la tu va m'interesser hahahah
lolo

Gosraider a écrit:

Belle initiative, tu as des plans de montages, ou tu fait de tête

Je croise 3/4 manuels différents et quand ça suffit pas, je demande sur des forums dédiés
Faut savoir qu'à la base c'est un modèle open source, la Prusa i3 (du nom de son créateur Joseph Prusa) dont il existe de trèèèèssss nombreuses variantes

Cold'

Yep.

Voilà un bon début... Yapluka tout monter

Il y a une question qui me titille : Le prix. A combien t'es revenu l'ensemble

On peut trouver des imprimantes complètes pour environ 500 € mais j'ai vu des pièces fabriquées par une de ces machines et c'était très décevant :
- On voyait des croisements de fils de de colle sur toutes les surfaces lisses, qu'elles soient verticales ou horizontales Pourtant ça n'avait pas été fait en rapide ou en qualité basse.
- Sur les endroits où il y avait de l'épaisseur de matière la pièce et les surfaces autour étaient déformées
- Si tu forçais un peu les couches se détachaient l'une de l'autre

Je souhaites de bien meilleurs résultats qu'avec cette bouse

A++

katcha a écrit:

Il y a une question qui me titille : Le prix. A combien t'es revenu l'ensemble

Environ 350€, je calculerais précisement que j'aurais acheté tout (parce oui y'a forcement des oublis )

katcha a écrit:

On peut trouver des imprimantes complètes pour environ 500 €

500 ça reste la fourchette haute des Prusa i3, on en trouve à 172€ port in depuis l'Allemagne !

katcha a écrit:

mais j'ai vu des pièces fabriquées par une de ces machines et c'était très décevant :
- On voyait des croisements de fils de de colle sur toutes les surfaces lisses, qu'elles soient verticales ou horizontales Pourtant ça n'avait pas été fait en rapide ou en qualité basse.
- Sur les endroits où il y avait de l'épaisseur de matière la pièce et les surfaces autour étaient déformées
- Si tu forçais un peu les couches se détachaient l'une de l'autre

Je souhaites de bien meilleurs résultats qu'avec cette bouse

La qualité de l'impression dépend d'énormément de facteurs en fait: qualité de la hotend (partie qui fond le plastique), qualité du filament utilisé, réglages adaptés au matériau (pas les mêmes entre PLA,ABS,PETC...), qualité du guidage de la machine, environnement

J'essaie de mettre un maximum de chances de mon coté en achetant une hotend de qualité (30€ la vraie contre 5 la copie...) et je suis en train de me renseigner sur quel filament utiliser
Je vais commencer tranquille avec du PLA pour me faire la main et régler la machine, après j'envisage de lui fabriquer une enceinte fermée pour essayer l'ABS (il aime pas les courants d'airs)

Cold'

Yop.

Finalement l'imprimante que tu as achetée en kit pour 350 € en pièces diverses me semble assez proche de celle à 172 € en kit complet...

Mais je suppose que dans ton kit il doit y avoir des "pièces choisies"
Par exemple ta "hotend" que tu as payée 30 € au lieu de certaines à 5.

Pour le reste je ne vois pas trop ce qui fait tant la différence
- Les moteurs pas à pas ont l'air pas trop mal. Peut être moins de pas ?
- Les glissières ont un manchon métallique, mais peut être que les pièces plastique jaunes qui font la liaison ne sont pas terribles

Faudrait que tu détailles un peu plus tes pièces, certaines je comprends, d'autres je crois deviner mais je ne suis pas sûr de leur rôle, il y a des trucs où je nage.
Plouf

En attendant ton initiative pourrait se propager parmi les membres du fofo

A++

Yop,

La plus grosse différence se trouve dans le chassis: la Geetech à un chassis en acrylique là où j'ai un chassis acier  Le chassis acrylique c'est léger et ça vibre facilement, ce qui n'est vraiment pas bon pour la qualité des impressions   Alors qu'avant de faire vibrer les 6kg de mon chassis acier bien imbriqué, y'a du boulot   L'autre solution c'est le bois, surtout représenté par le chassis iTopie

Après les différences se jouent à pas grand chose:
-mon plateau chauffant est un MK3 donc on peut imprimer "directement" dessus, le MK2 necessite une plaque en verre ou alu
-mes steppers (controleurs de moteurs) sont plus précis(1/32 plutot que 1/16) donc fonctionnement théoriquement plus silencieux
-la hotend sera meilleure (moins de risque de blocage, meilleur précision)
-j'ai la version améliorée de l'écran

Le prix monte vite, mais pour te donner une idée voilà le prix du modèle original
(bon il faut noter que la carte "shield" originale utilisée ici vaut pas loin de 150€ là ou j'ai payé ma copie chinoise 10 ! idem pour l'arduino dont l'originale vaut 4 à 5 fois + cher)

En parlant de cartes, les miennes se sont enfin montrées aujourd'hui !

L'emballage était pas top, j'ai du redresser quelques pins...

EDIT: Bon ben ça ça marche !


Cold'

Yop.

OK, je comprend mieux pour le coup du châssis, ce n'était pas visible sur les photos.
Rien que ça déjà ça justifie en grande partie la différence de prix

Pas mal non plus le coup du châssis en medium, ça je ne m'y attendais pas.

Sinon une carte "shield" c'est une carte d'extension pour Arduino si je ne fais pas d'erreur.
Mais dans le cas présent elle fais quoi la tienne ?

A++

Ah oui quand même le prix Pffffff.

Qu'elle est la qualité des pièces que l'on peut faire avec, une idée

Quel soft tu utilise pour la conception 3D, Autocad, autres .....

Tu fais des études de thermodynamique, j'ai vu tes calculs sur ta feuille double (Bilan Thermique)

katcha a écrit:

Sinon une carte "shield" c'est une carte d'extension pour Arduino si je ne fais pas d'erreur.
Mais dans le cas présent elle fais quoi la tienne ?

Elle permet de tout câbler simplement

Gosraider a écrit:

Quel soft tu utilise pour la conception 3D, Autocad, autres .....

J'en ai essayé pas mal ces derniers temps et je pense que je vais utiliser Inventor d'Autodesk, c'est celui qui me plait le mieux
J'avais fait du 3dsMax y'a quelques temps mais pour de l'impression c'est pas top pour régler les dimensions...

Gosraider a écrit:

Tu fais des études de thermodynamique, j'ai vu tes calculs sur ta feuille double (Bilan Thermique)

C'est mes devoirs, à la base c'était mon bureau pour travailler mais c'est devenu un établi

Cold'

Yop,

Beau projet, si la qualité est au rendez-vous, ça peut être intéressant!


Run'

Yop.

Donc pour résumer cette carte elle route tous les capteur vers l'Arduino, elle assure les interfaces de puissance vers les réchauffeurs et les interconnections commande / drivers de puissance / moteur

Pigé
Donc un composant vraiment essentiel du système

A++

J'ai fait une formation poussé d'une semaine sur Autocad, le formateur faisait aussi la formation Autodesk la différence des deux, c'est que Autocad est plus pour la construction architectural.

Autocad est déjà très dur avec beaucoup de possibilité

Les personnes qui faisait la formation Autodesk, faisait surtout du relief 3D,

katcha a écrit:

Donc un composant vraiment essentiel du système

Et seulement 9.99$ sur ebay

Gosraider a écrit:

J'ai fait une formation poussé d'une semaine sur Autocad, le formateur faisait aussi la formation Autodesk  la différence des deux, c'est que Autocad est plus pour la construction architectural.

Ouais je l'ai essayé, et effectivement ça se sent que c'est pas pour dessiner des petits objets

L'avantage de rester sur un logiciel Autodesk c'est que globalement les commandes sont les mêmes   Et comme je commençais à maitriser 3dsmax sur la partie modélisation, c'est toujours ça de gagné

J'avais fait ça par exemple sur 3DSMax:

Cold'

Splendide

Yop,

J'avais pas mis à jour ici

Le montage a bien avancé, avec juste un petit contretemps: un Mosfet surement defectueux a surchauffé lors de la première chauffe du plateau  :affraid:Résultat, de la fumée et du plastique fondu


Malgré tout, j'ai fait un premier test sans lit chauffant ce soir

C'est pas mal, y'a quand même quelques réglages à faire en terme de vitesse et de température parce que j'ai des écarts de taille de 0.2mm à certaines endroits

Cold'

Yop.

Ha ouais quand même, il a atteint une température sympathique ton mosfet

Je trouve ça trop élevé, il ne va pas durer longtemps je pense, faudrait voir à enficher un dissipateur sur le boîtier, ou, vu qu'il n'y a pas l'air d'y avoir des masses de place, envisager un petit ventilateur

Tu nous a fait un sucre pour tes débuts ?

A++

Salut Cold,

qu'elle peut-être la température de chauffe au maximum ou en utilisation ??

katcha a écrit:

Je trouve ça trop élevé, il ne va pas durer longtemps je pense, faudrait voir à enficher un dissipateur sur le boîtier, ou, vu qu'il n'y a pas l'air d'y avoir des masses de place, envisager un petit ventilateur

Hein ? Un petit ventilateur ? Connais pas


Bon je te rassure c'est pas définitif, une fois la nouvelle ramps montée je printerais ça

Gosraider a écrit:

qu'elle peut-être la température de chauffe au maximum ou en utilisation ??

Le bed monte à 120°C de mémoire, et la hotend à 245°C (ce qui est largement suffisant, la plupart des filaments s'impriment entre 180 et 240°C

Cold'

Yep.

C'est une solution

N'empêche qu'on ne m'enlèvera pas de la tête que ce transistor n'est peut être pas assez costaud pour ce qu'on lui demande de passer en termes de courant

Le plateau chauffant doit pomper pas de courant je pense
Il est alimenté en 12 V ? Quelle puissance il est sensé tirer ?

Ca peut tenir le coup avec la ventilation, mais si tu vois que ça crame n'hésite pas, prends quelque chose de plus costaud.
Ou si il est simplement alimenté en tout ou rien, tu peux intercaler un relai

A++

Yop,

Ouais c'est vrai que c'est pas très gros étant donné qu'un bed comme ça est donné pour 10/11A en 12V

La solution du relais ça se fait surtout pour ceux qui veulent brancher leur bed en 24V, mais si j'ai de nouveau un problème j'y passerais surement

Cold'

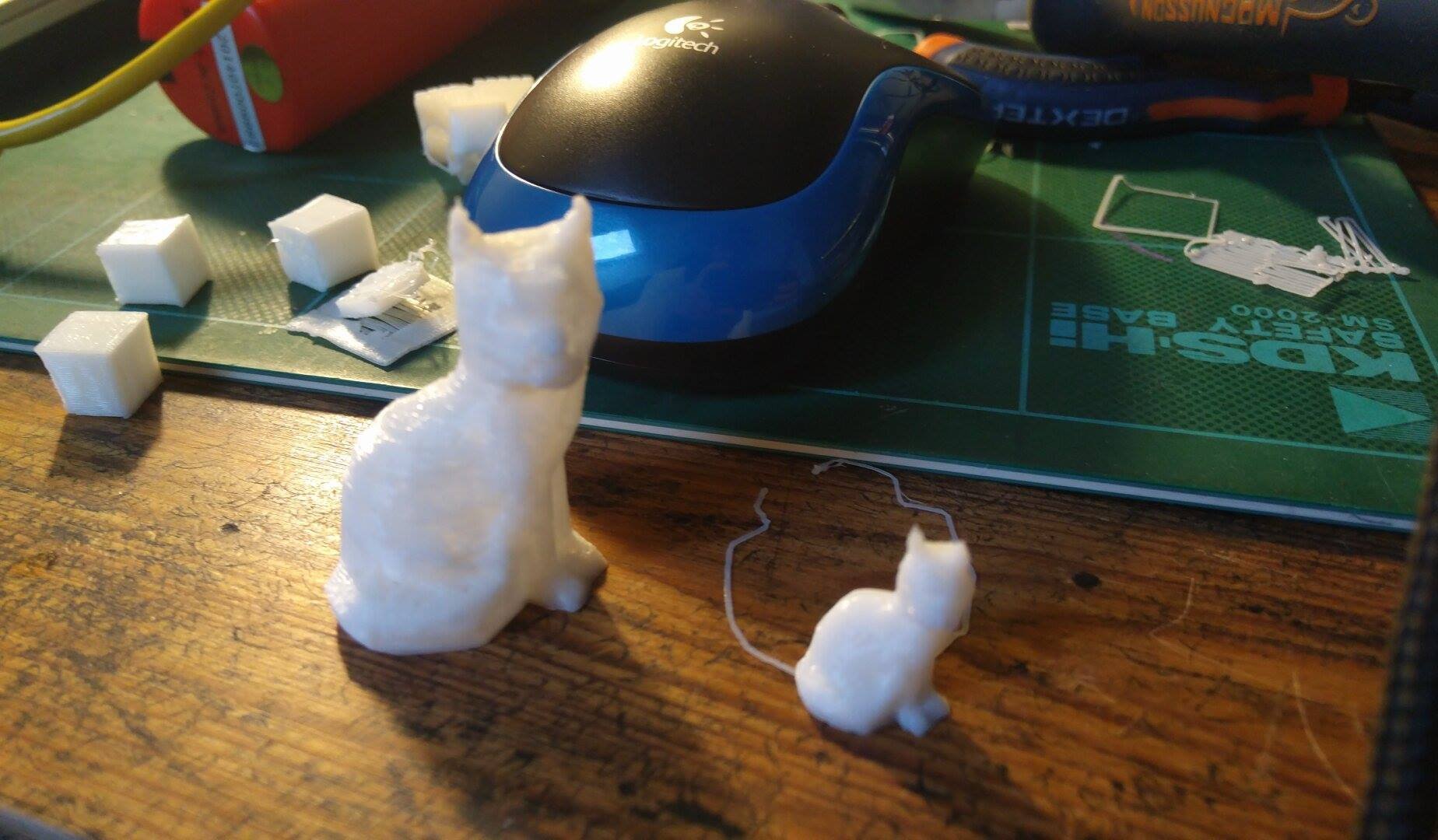

Bon j'ai craqué, j'ai commencé à imprimer sur un plateau froid


Bon y'a du réglage à faire

J'ai tenté le renard low poly avec une imprimante pas calibrée aussi


Cold'

Yop.

Ouais c'est surtout pour les surface planes que c'est pas l'extase avec tout ces trous comme on peut le voir sur le toit et le pont de ton bateau

Il faut voir aussi si les objets ont de la cohésion ou non : Si tu tires dessus est ce que ça se détache en couches

Sinon pour les cubes qui on une forme évasée c'est voulu ou bien c'est un autre problème ?
Je n'en serais pas étonné car c'était justement un problème rencontré sur des objets que j'ai pu voir : Dés qu'il y avait une certaine épaisseur dans les objets ça créait des déformations là où il y avait le plus de matière.

C'est pourquoi en plasturgie ou même en fonderie on recommande souvent de faire des formes avec des parois fines, quitte à concevoir des entretoises et des formes creuses.

A++

Yop,

Pas de problème entre les couches, c'est bien solide

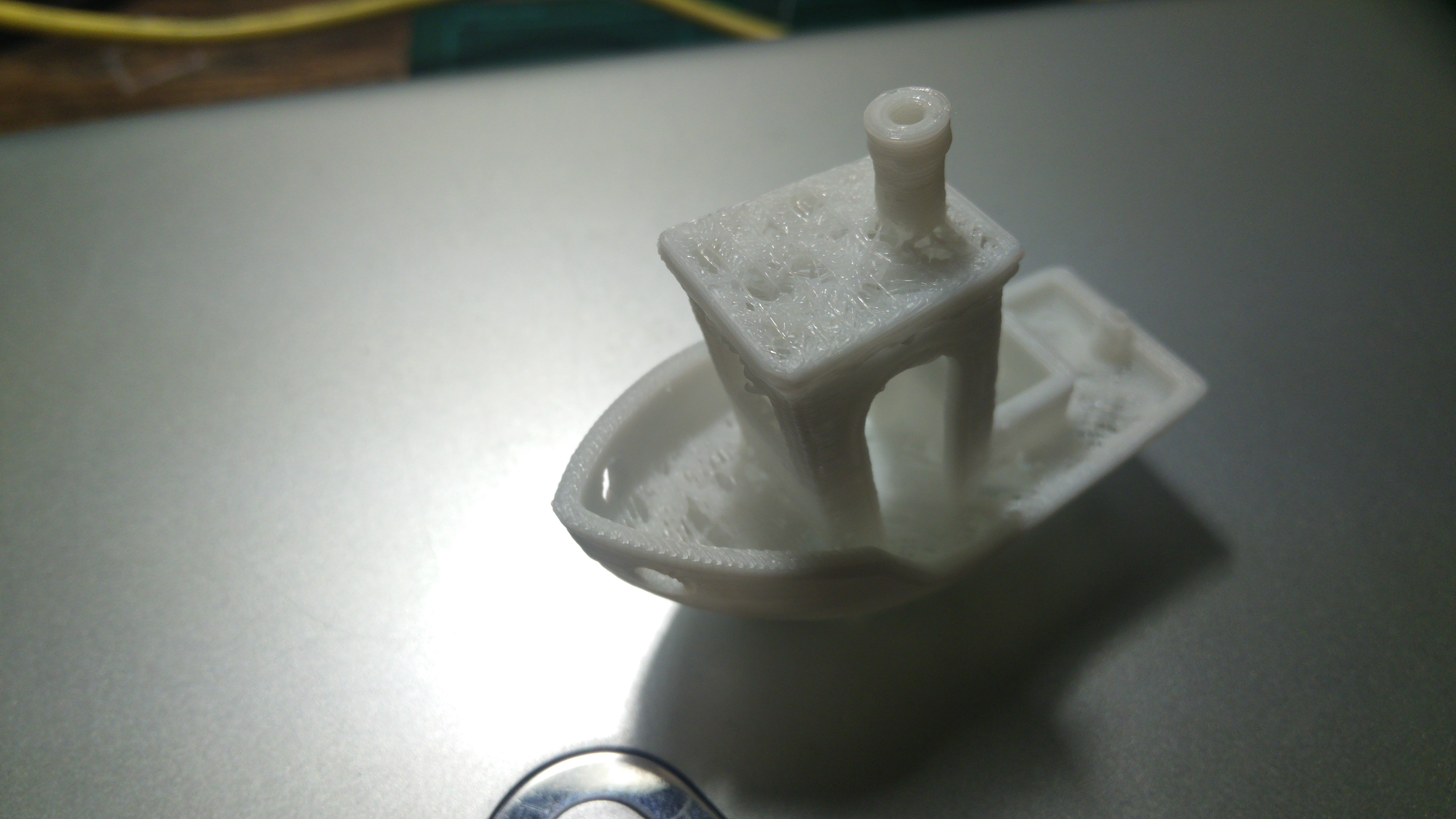

Les cubes en fond effectivement ils sont pas top, c'était mes premiers test mais 3DBenchy (le bateau) permet de detecter + facilement les problèmes de réglages

Là j'ai une impression qui tourne, "découpée" avec un autre logiciel, à voir si ça aide

Cold'
